تعرف على جدول أحمال السقالات وكيف يتم حساب السقالات؟

ما هي السقالات؟

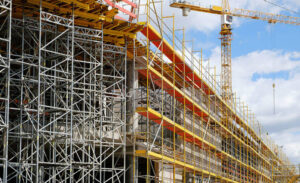

بدايةً يجب أن نعطي لمحة بسيطة عن معنى كلمة السقالات، والتي هي عبارة عن هيكل أو آلة أو منصة مرفوعة بواسطة أعمدة معدنية أو خشبية يتم استخدامها خلال أعمال البناء من أجل حمل الأشخاص والأغراض والمواد البنائية في الأماكن المرتفعة؛ ومن أنواع السقالات: السقالات المعدنية والسقالات الخشبية.

ما هي أنواع السقالات المعدنية؟

تعد السقالات من أهم الأدوات التي تستخدم في تشييد الأبنية منذ القدم، ويوجد للسقالات المعدنية أنواع متعددة سنتحدث عنها ونتعرف على أنواع السقالات بالصور:

• السقالات الهيكيلية:

يستخدم هذا النوع على الأسطح المستوية، وتمتاز بسرعة تركيبها، وتصنع من الحديد الصلب.

• السقالات الأنبوبية:

تستخدم في أماكن العمل الصناعي ولاسيما عند وجود ما يعيق الوصول إلى بعض الأماكن، ولكنها تستغرق وقتاً أطول في التركيب.

• السقالات النموذجية:

يتم تركيبها بسهولة وفق خطوات ثابتة ومحددة.

• السقالات المتحركة:

تركب على قواعد مثبتة وذات عجلات، ومن ثم يجب توافر كل أنواع الحماية فيها من فرامل وواجهات حماية.

• السقالات المعلقة:

يتم استخدامها في عمليات تنظيف الأبنية العالية، حيث تثبت بحبال قوية عالية التحمل.

ولزيادة الأمان يجب ربط الأشخاص الذين يعملون عليها بحبال إضافية.

كيف يتم حساب السقالات؟

يمكنك حساب مساحة السقالات بطريقتين مختلفتين ألا وهما:

• الحساب حسب المنطقة:

عند الحساب بحسب المنطقة يجب مراعاة النقاط التالية:

1. حائط عالي: يجب عليك إضافة واحد إلى المؤشر الفعلي من أجل الحصول على 1 م 2 بهامش. ويجب أيضاً الأخذ بعين الاعتبار متطلبات السلامة وذلك لأنه من الضروري تثبيت الأسوار على السقالات التي تحتاج مساحة إضافية.
2. طول الواجهة أو الجدار الداخلي: يمكنك من خلال طول الواجهة أو الجدار الداخلي معرفة كم عدد الأقسام التي ستساعدك في إغلاق الجدار كاملاً وذلك من أجل الحصول على عمل داخلي أو خارجي عالي الأمان والجودة.
3. نوع البناء: يؤثر نوع البناء على حجم الأقسام التي ستقوم بتشكيل السقالة لذلك من الضروري أن يتم مراعاة استهلاك الأنابيب.

• حساب الأحمال المسموح بها:

بمعنى مراعاة الأحمال التي من المحتمل أن يكون الهيكل قادراً على تحملها، يسمح لك هذا المعيار اختيار المادة مع مراعاة القوة والثبات المطلوبين للهيكل (إطارات-رفوف-المجالس).

وحتى تتمكن من معرفة قيمة الأحمال المسموح بها يجب عليك أخذ بعين الاعتبار ثلاثة نقاط أساسية:

1. وزن الأشخاص الذين يقفون على السقالة.
2. الكتلة الإجمالية لمواد البناء.
3. نوع نظام النقل (أثناء استخدام الرافعة البرجية يجب وضع بالحسبان عامل ديناميكي قدره 1.2؛ وفي جميع الحالات الأخرى يكون مؤشر الحمل القياسي 200 كجم لكل صندوق أو عربة يدوية في حال تم تركيب المادة برافعة و 100 كجم لكل حمولة في حال تم حملها بواسطة عامل)

يجب الإشارة هنا إلى أنّ احتياطات ومعايير السلامة والأمان تسمح بتحميل مستوى واحد من الهيكل فقط.

 كما وتحدد أيضاً الحد الأقصى لعدد الأشخاص الذين بإمكانهم الوقوف على المنصة. وبشكل سطي يجب ألا يكون هناك أكثر من 2-3 منهم لكل أرضية.

ما هي انواع السقالات من حيث الحموله؟

تستخدم السقالات لأكثر من غاية وهي كالتالي:

1. سقالات معدنية لإشادة الأبنية سواءً السكنية أو التجارية.
2. سقالات تستخدم في أعمال إكساء الواجهات الخارجية للمباني.

فيما يتعلق بالسقالات التي تستخدم لإشادة المباني فهي يتم تصنيعها وتركيبها بحيث تتحمل أوزان كبيرة؛ فمثلاً لإشادة سقف مساحته 100 متر مربع تستخدم السقالات المعدنية لتتحمل أوزان لا تقل عن 70 طن.

أما السقالات التي تستخدم في إكساء الواجهات الخارجية للمباني فتكون الحمولات عليها ليست كبيرة، وقد لا تتجاوز نصف طن مع الأخذ بعين الاعتبار متطلبات السلامة والأمان من قبل الأشخاص الذين سيقومون باستخدامها.

جدول أحمال السقالات

قبل أن نتعرف على جدول أحمال السقالات يجب أن نتعرف على المعادلة التالية البسيطة:

الحمل الكلي للسقالة = الحمل الحي +الحمل الميت

لذلك من أجل حساب الحمل الكلي للسقالة لابدّ من حساب كل من الحمل الحي والحمل الميت.

وسنتكلم من خلال جدول أحمال السقالات التالي على كيفية حساب الحمل الحي Life Load؛ لحساب الحمل الحي يجب معرفة تصنيف السقالات من حيث الحمولة، والتي هي موضحة من خلال جدول أحمال السقالات:

يتم هذا التصنيف على أساس الأبعاد بين القوائم والتي هي كالتالي:

المقصود بالطول هنا طول السقالة والمقصود بالعرض أصغر قاعدة.

بعد التعرّف على تفاصيل جدول أحمال السقالات يأتي السؤال هنا عن كيفية حساب الحمل الحي؟

وهو موضّح من خلال المعادلة التالية: الحمل الحي ={طول الباكية ×عرض الباكية }×حمل المتر المربع من السقالة على حسب تصنيفها من حيث الحمولة.

• مثال على ذلك: إذا كان لديّ سقالة خفيفة عرضها 1 متر وطولها 3 متر فالحمل الحي= {3×1}×120

=360 كجم

ما هي انواع كلبسات السقالات؟

هناك 8 أنواع من كلبسات السقالات ألا وهي:

• كلبس دبل Double:

يستخدم لربط ماسورتين بزاوية 90 فقط وله نوعين نوع a يتحمل 610 كجم ونوع b يتحمل 910 كجم.

• كلبس صنية Swivel:

يستخدم لربط ماسورتين بأي واوية ويستخدم لعمل البرسات ولا يتحمل أوزان.

• كلبس اس كيه أو Beam أو Kavler:

يستخدم لربط السقالة أو مواسيرها بالكمر الحديد؛ وتستطيع كل اثنتان من الكلبسات حمل 1250 كجم وفي بعض الأحيان تستطيع حمل 3000 كجم.

• كلبس فراشة:

يستخدم لربط ألواح الخشب بالسقالة وليس له حمل.

• كلبس كفة أو سينجل:

يستخدم لربط العارضة بالترانسم وأحياناً يستخدم لمسك السلم أو ال توى بورد ويستطيع حمل 62 كجم فقط.

• كلبس عكاش أو DH:

يستخدم لربط التوى بورد وأحياناً السلم ولا يوجد له أحمال.

• وصلة خارجية للمواسير:

تستخدم من أجل زيادة الطول ولها نوعين الأول يتحمل 360 كجم ونوع آخر 550 كجم.

• وصلة داخلية للمواسير:

يتم عملها في القوائم فقط.

أنواع ربط السقالات

سنجيب الآن على سؤال مهم جداً ألا وهو متى نربط السقاله وماهي انواع الربط؟

نربط السقالة عندما يزداد ارتفاعها عن أربعة أمثال عرضها بحيث يكون الربط كل 30 قدم أفقياً وكل 26 قدم رأسياً.

وهناك أربع أنواع للربط:

• الربط من خلال وتد:

يتم تثبيت أنبوب بين حواف النافذة داخل فتحة في الحائط على قاعدة (وتد) ويتم تثبيت أنبوب آخر رأسي في الجهة المعاكسة للوتد وربطه أيضاً في السقالة.

• الربط بأحد الأعمدة:

إذا كان يوجد عمود قريب من السقالة يتم ربط السقالة به من جهتي العمود مع ربط أنبوبتين واحدة من الأمام والثانية من الخلف وبعد ذلك يتم ربط الماسورة بالسقالة.

• الربط من خلال النوافذ والفتحات:

يتم إدخال أنبوب من خلال أية فتحة موجودة في المبنى (نافذة) ويتم ربط أنبوب آخر من الداخل في وضع أفقي، بعد ذلك يتم ربط الأنبوب الأول في مواقع مختلفة بالسقالة.

• الربط بنقطة تثبيت:

يتم تثبيت مسمار صلب بالحائط ويتم تثبيت قاعدة صلب به وتُلحم ماسورة رأسية بالقاعدة الصلب ومن ثم يتم ربط هذه الماسورة بالسقالة.

نصائح عامة

بعد أن تعرفنا على جدول أحمال السقالات، وكيفية حساب حمولة السقالات وغيرها من المعلومات الشيقة عن السقالات المعدنية سنتعرف الآن على بعض النصائح:

• من الضروري أن يتم تزويد مواقع العمل بعدد كاف من السقالات في حال مواجهة صعوبة في إنجاز الأعمال المطلوبة على ارتفاعات مختلفة، وذلك باستعمال السلالم وغيرها من الوسائل الأكثر أماناً.
• يجب القيام بتركيب وتفكيك أو صيانة السقالات على يد شخص مؤهل ومسؤول ذو خبرة عالية. كما ويمنع القيام بتركيب السقالة أو تعديلها أو تفكيكها إلا تحت إشراف شخص مؤهل ومحترف مكلّف بهذه المهمة.
• من الضروري أن تكون السقالة قادرة على تحمل أربعة أضعاف الأحمال التي من المتوقع أن تتعرض لها وهذا يشمل الأحمال الإستاتيكية (Dead Loads) والأحمال الديناميكية (Live Loads) .
• يجب على صاحب العمل أن يقوم بإعداد التصاميم والمخططات الإنشائية والأحمال التصميمية لجميع السقالات التي سوف يتم استخدامها بموقع العمل.

بما في ذلك أنظمة تدعيم الأسقف الخرسانية وغيرها واعتمادها من قبل المهندس المشرف قبل البدء بالتركيب. إضافةً إلى ضرورة توفر كل هذه المعلومات بالموقع من أجل الفحص والتدقيق.

• في حال وجود خطوط أو أسلاك كهربائية ضمن الأماكن التي سيتم إنشاء السقالة فيها، لابدّ من اتخاذ الإجراءات اللازمة لمنع حدوث أي احتكاك بين كل من السقالة وتلك الخطوط.

كما يجب أيضاُ ترك مسافة لا تقل عن ثلاثة أمتار بين كل من السقالة والخطوط أو الأسلاك الكهربائية.

• إذا زاد ارتفاع السقالة عن أربعة أمثال عرضها فلابدّ من ربطها بالحائط المثبتة عليه ويكون الربط على الشكل التالي: كل 9 متر (30 قدم أفقياً) بحيث يتم ربط الأطراف في جميع الأحوال وكل 8 متر (26 قدم) رأسي بحد أقصى.
• قبل القيام بتركيب أية سقالة من الضروري القيام بتخطيط مسبق من أجل تحديد الغرض والهدف من تركيب السقالة والحمولة المتوقع العمل عليها وكافة المخاطر المترتبة على ذلك.

يجب أيضاً دراسة الموقع الذي سوف يتم القيام بتركيب السقالة فيه، وذلك للتأكد من عدم وجود أية عوائق فيه، ومن المهم اتخاذ إجراءات السلامة والأمان للقيام بالعمل بأمان وبدون أي حوادث.

• يمنع بناء وتركيب السقالات على البراميل والرصات كونها عرضة للإنهيار.
• من الضروري الاهتمام وتوفير وسائل الحماية من السقوط Fall Protection في السقالات التي يزيد ارتفاعها عن 3 متر (10 قدم).
• من الضروري ترك مسافة لا تقل عن 3 متر (10 قدم) بين السقالات وخطوط توصيل الكهرباء العلوية.
• فى حالة تم تركيب السقالة على مبنى مأهول، فيجب تركيب وسائل حماية من مخاطر المواد المتساقطة على الأفراد أثناء دخولهم وخروجهم من المبنى.

أسئلة عن السقالات

١. كم وزن السقالة؟

يتراوح عادةً وزن كل أنبوب قياسي بين 20 و 40 كجم.

٢. هل يوجد أنواع السقالات المعلقة؟

لا، فهي نوع واحد تستخدم لإكساء الواجهات الخارجية في الطوابق العليا من المباني.
